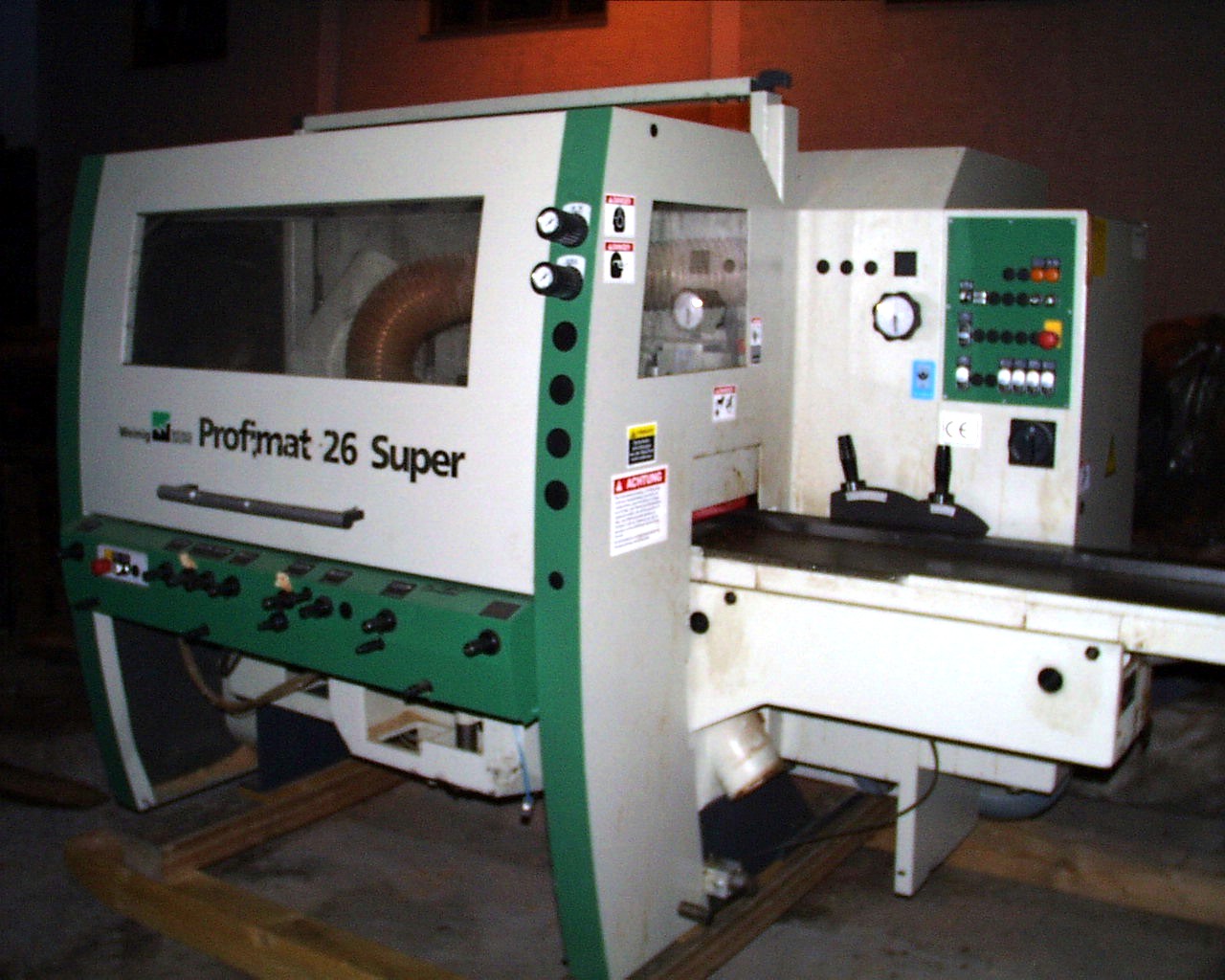

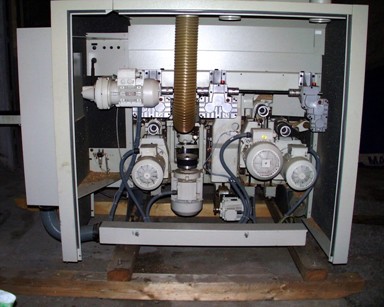

Technische Beschreibung – Weinig Profimat 26 Super

Baujahr 2002

Spindelanordnung Nr. 005



Technische Daten:



Arbeitsbreite (bei Werkzeugflugkreis 125 mm) 20 – 230 mm

Arbeitshöhe  (bei Werkzeugflugkreis 125 mm)   8 – 120 mm



1. Spindel

Erste untere Horizontalspindel



  • Motor mit mechanischer Bremse 4 KW

  • Durchmesser 40 mm

  • Drehzahl 6000 UpM

  • Werkzeugflugkreis 125 - 145 mm

  • Verstellweg axial 5 mm

  • Falzeinrichtung für Fräsdurchmesser 145 mm

  • Tischeinlage gehärtet vor 1. unterer Spindel



2. Spindel

Erste rechte Vertikalspindel



  • Motor mit mechanischer Bremse 7,5 KW

  • Gemeinsamer Motor mit linker Vertikalspindel Durchmesser 40 mm

  • Drehzahl 6000 UpM

  • Werkzeugflugkreis 15 mm

  • unter Tischebene 100 – 200 mm Werkzeugflugkreis 40 mm unter Tischebene 100 – 180 mm

  • Max. Werkzeugdurchmesser hinter Anschlagebene 180 mm

  • Maximale Kehltiefe 35 mm

  • Verstellweg axial 40 mm



3. Spindel

Erste linke Vertikalspindel



  • Gemeinsamer Motor mit 1. rechter Vertikalspindel

  • Durchmesser 40 mm

  • Drehzahl 6000 UpM

  • Werkzeugflugkreis 15 mm unter Tischebene 100 - 200 mm Werkzeugflugkreis 40 mm unter Tischebene 100 - 180 mm

  • Maximale Kehltiefe 35 mm

  • Verstellweg axial 40 mm



4. Spindel

Erste obere Horizontalspindel



  • Motor mit mechanischer Bremse 5,5 KW

  • Durchmesser 40 mm

  • Drehzahl 6000 UpM

  • Werkzeugflugkreis 112 – 200 mm

  • Maximale Kehltiefe 35 mm

  • Verstellweg axial 40 mm

  • Geteilter Druckschuh vor oberer Spindel ,auf Werkzeuglugkreis einstellbar und wegschwenkend vom Werkzeug, gefedert



5. Spindel

Zweite untere Horizontalspindel



  • Motor mit mechanischer Bremse 4 KW

  • Durchmesser 40 mm

  • Drehzahl 6000 UpM

  • Werkzeugflugkreis 112 – 200 mm

  • Maximale Kehltiefe 35 mm

  • Verstellweg axial 40 mm



Spindeln allgemein



  • Alle Kehlspindeln dynamisch ausgewuchtet für hohe Rundlaufgenauigkeit



Vorschubsystem



  • Motor mit mechanischer Bremse 2,2  KW

  • Mechanischer Vorschub stufenlos regelbar 5 - 24 m/min

  • Durofer-Spitzzahnwalzen (Weinig-Patent) mit Tiefenbegrenzer und selbstreinigend

  • Verstellweg der Vorschubwalzen gegenüber linker Spindel, axial 35 mm Einzugswalze getaktet



Maschinenelektrik



  • Betriebsspannung 400 Volt (Spannungsbereich 380 - 420 Volt), 50 Hertz

  • Elektrische Ausführung nach DIN VDE 0113, elektrische Ausrüstung von Industriemaschinen EN60204, IEC-204-1. Weitere Elektrovorschriften sind nicht berücksichtigt

  • Betriebsstundenzähler



Maschinenständer, Tische und Anschläge



  • Abrichttisch 2 m lang ( inkl. Fügelineal)

  • Manuelle Waxilitpumpe zur Tischentharzung

  • Eine angetriebene Gummi – Rolle im Auslauftisch gefedert

  • Nutenführung



Druckelemente und  Führungen



  • Seitlicher Rollenandruck vor der linken Spindel, mitlaufend und gefedert

  • Druckrolle von oben



Maschinenbedienung



  • Beide Achsen aller Spindeln – mit Ausnahme der 1. unteren Spindel – sind
    mit mechanischen Digitalanzeigen ausgerüstet

  • Druckschuh vor und Abführung nach den oberen Spindeln mit mechanischen Digitalanzeigen

  • Zentrale Position von Schmierstellen an der Maschinenvorderseite



Sicherheit und Schallschutz



  • Sicherheits-Vollverkleidung, leicht hochklappbare Sicherheitshaube mit Fenster deckt den gesamten Arbeitsbereich (Vorschub und Spindel) ab und schützt vor mechanischen Gefahren. Bei Anheben der Sicherheitshaube werden Spindeln und Vorschub automatisch ausgeschaltet

  • Innenleuchte



Nützliche Extras



  • 2  Hobelköpfe  240 Centrolock

  • 2  Hobelköpfe 130 Centrolock

  • 1 Nutenbettfräser



Preis auf Anfrage
