GreCon Dimter Keilzinkenanlage Typ Ultra 2,
Bj. Ende 2001

Maschinennummer: 01.1089

Technische Daten:

Holzeingangslänge    min.              150   mm

                                         max.           1500   mm

                                         durchschn.   400   mm

Holzdicke                     min.                 20   mm

                                        max.                80   mm

Holzbreite                     min.                 40   mm

                                         max.              205   mm

Holzquerschnitt          durchschn.    30 x 90   mm

Holzausgangslänge   min.              3000   mm
                                         max.             6100   mm

Max. Holzquerschnitt

                            bei 10/11 mm Zinkengröße, vertikal

         - Hartholz                                  100 cm²

         - Weichholz                              120 cm²

Holzname                                                     Fichte / Kiefer

Rel. Holzfeuchte                                         8 - 12 %

Gesamtanschlußwert                                ca. 37 kW

Elektroenergie                                             230/400 V Anschlußspannung

                                                                           24 V Steuerspannung

                                                                           50 Hz

Druckluftzuleitung (bauseits)                   R1,5"

Druckluftanschluß am Verbraucher        R1/2"

Luftdruck am Verbraucher                          8 bar

Gesamtabsaugmenge                                  6200 m³/h

Arbeitshöhe                                                    925 / 900 mm


Farbanstrich
Maschine                                                          RAL 7032
Abdeckhauben                                               NCS S 5030-R 80 B

Fundamentbelastung                                   20 N/cm²

Anlage komplett bis zum Schaltschrank verdrahtet.

Bauseitig zu stellen:


1        Elektro-Hauptanschluß zum Schaltschrank

1.1     konstante Versorgungsspannung (Spannungsschwankungen max. 5 %)

1.2     Temperaturbereich für Steuerung/Rechner nicht über 35 Grad C

1.3     rel. Luftfeuchtigkeit für Steuerung/Rechner von durchschnittlich 65 %

2        Absaugung (V = 30 m/s bei einem Unterdruck von 12 mbar)

3        Luftanschlüsse zu den einzelnen Maschineneinheiten (8 bar, R1,5")

4        Kabelkanäle

5        Hydrauliköl

6        Qualifiziertes Bedien-/Wartungspersonal

7        Lärmschutzmaßnahmen

Leistungsbeispiel

Arbeitszeit                                                           480 min./Schicht

Durchschnittliche Holzeingangs-
länge an der Keilzinkenanlage                          400 mm

Durchschn. Holzquerschnitt                                30 x 90 mm

Leistung der Fräse                                              2 Tische/min.

Lamellen je Frästisch                                          19 Teile

Leistung der Presse                                            4 Takte à 6,1 m Länge

Techn. Verfügbarkeit*                                          80 %

Fräse                                            Presse

  2  Tische/min.

 x 19 Lamellen/Fästisch                  4 Takte / min.

 x 0,4 m Æ Eingangslänge            x 6,1 m Preßlänge

 x 480 min./Schicht                       x 480 min / Schicht

 x 0,8 (techn. Verfügbarkeit)        x 0,8 (techn. Verfügbarkeit)

= 5.837 lfm / Schicht                    = 9.370 lfm / Schicht

Andere Eingangsdaten = andere Leistungsdaten

* nach VDMA-Richtlinien, zzgl. reinigungsbedingte Nebenzeiten

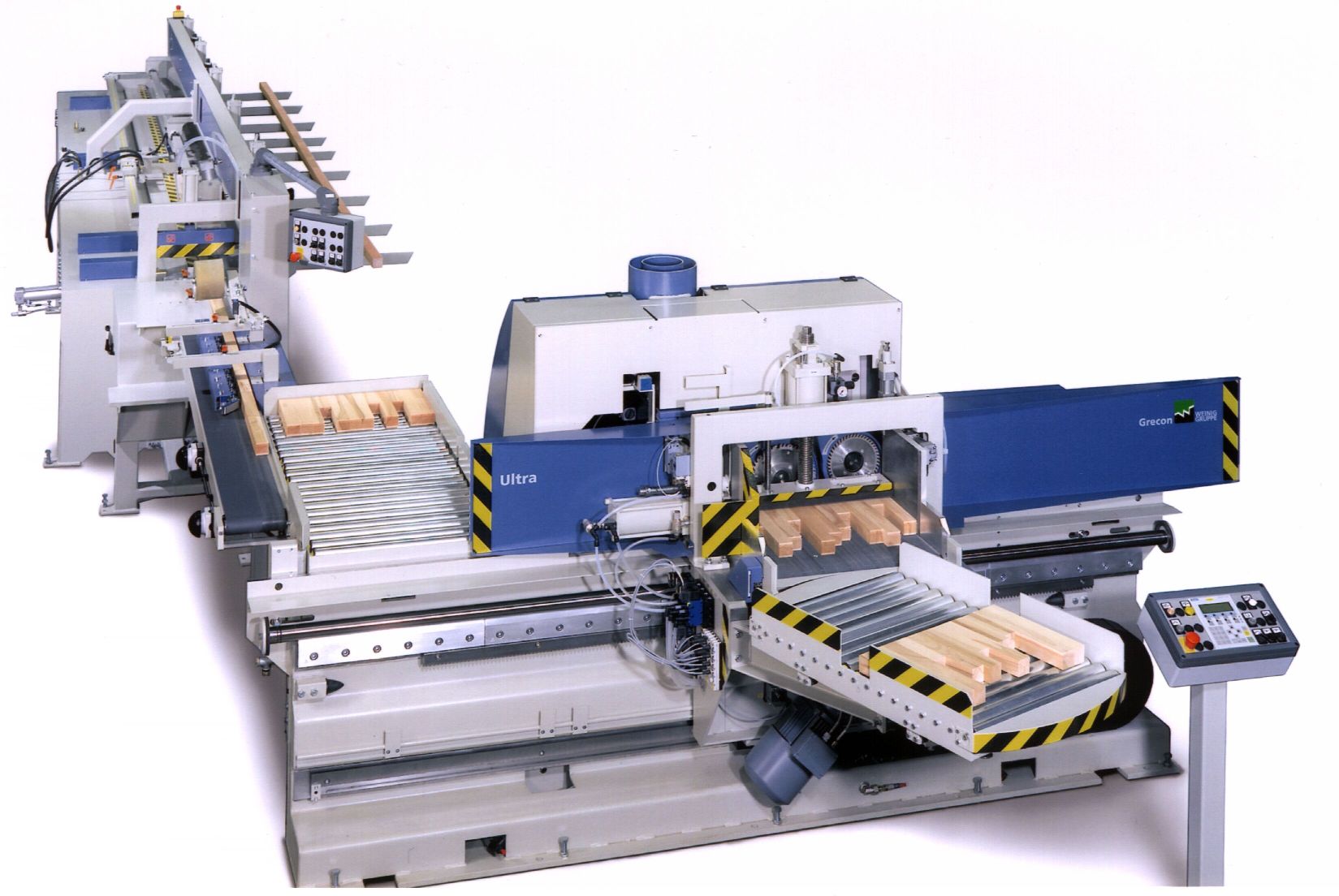

Die Keilzinkenanlage setzt sich im Einzelnen aus folgenden Anlagenkomponenten zusammen:

Pos. 120

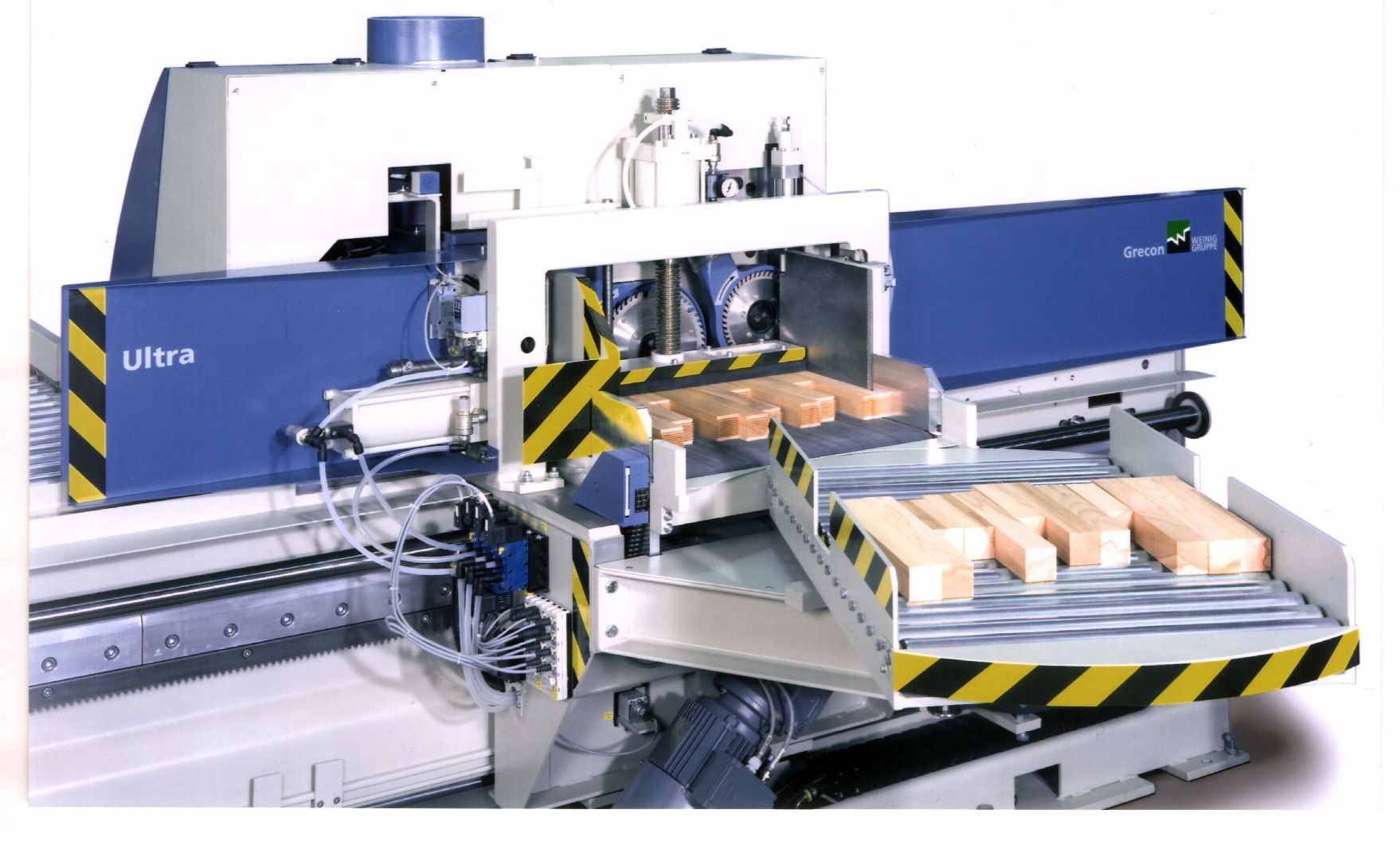

1 KEILZINKENFRÄSE MIT ANGEBAUTEM, MITFAHRENDEM DREHTISCH
Typ  ROT-M-205/600/1000

Art.-Nr. 6101.002

Fräse in schwerer Ausführung mit Spannstation und mitfahrendem Drehtisch als Werkstückauflage.

Fräskörper ausgerüstet mit:

a) Zerspaneraggregat
     zum Schneiden einer Bezugskante an das Werkstück.
     Diese Bezugskante bestimmt die Länge der jeweiligen Profilzähne und kann

     durch Verstellmöglichkeit
     des Zerspaners verändert werden (präzise Einstellung der Zinkenanpassung).

b) Fräsaggregat
     mit stabil gelagerter vertikaler Frässpindel, indirekt angetrieben.
     Durch die Wahl einer entsprechenden Übersetzung ist die optimale Drehzahl für

     Standardkeilzinkenwerkzeuge
     bestimmt worden.
     Eine axiale Werkzeughubvorrichtung sorgt für den erforderlichen Profilversatz von
     ½ Profilzahnbreite.

     Grund:     Das Zinkenprofil muß im Wechsel um eine halbe Zahnbreite versetzt gefräst
     werden, damit ein versatzfreier Strang gebildet werden kann.

c)  Automatischer Werkstückrücktransport
     Die Werkstücke werden nach jedem Bearbeitungsprozeß so positioniert und gehalten,
     daß sie bei Rücklauf des Tisches außerhalb des Eingriffbereiches der Werkzeuge liegen.

d)  Automatischer Leimauftrag
      In Abhängigkeit zur Vorschubgeschwindigkeit werden der Leimstart und
      Stoppzeitpunkt automatisch bestimmt.
      Der Leimauftrag über das Flankenjet-System gewährleistet einen gleichmäßigen
      Leimfilm auf dem Zinkenprofil. Das System besteht aus folgenden Baugruppen:

      - Vorratsbehälter mit Förderdruckeinrichtung
      - Steuerelektronik
      - Verbindungsleitungen mit Absperrventil
      - Support zur Aufnahme des Leimauftragskopfes
      - Leimkamm zum Auftragen des Leims auf das Zinkenprofil

e)   Tischvorschub

       Der Vorschub des Tisches erfolgt über einen frequenzgeregelten Drehstrommotor.

       Die Vorschubgeschwindigkeit während des Fräsvorganges wird dem jeweiligen Holzmaterial
       angepasst. Der Rücklauf erfolgt zeitsparend im Schnellgang.


Führung des Werkstücktisches in stabiler Rollenführung. Festhalten der Werkstücke durch horizontale und vertikale Spannelemente.

Technische Daten:

Arbeitshöhe                                                                   925   mm

Beschickbreite                                                               600   mm

Beschicklänge, min.                                                       150   mm

Beschicklänge, max.                                                    1000   mm

Fräshöhe                                                                       205   mm

Spindel-Æ                                                                        50   mm

Leistung Frässpindelmotor                                                22   kW

Zerspanerdurchmesser                                                    250   mm

Leistung Zerspanermotor                                                  5,5   kW

Luftanschluß                                                                 R ½   "

Absaugung-Æ                                                                 250   mm

Pos. 121

2 Vorritzer ( 1 x oben / 1 x unten angeordnet)

integriert in oben aufgeführter Keilzinkenanlage

Pos. 122

2 LEIMKÄMME

·         wobei 1 Leimkamm zur Standardausführung gehört und in der Keilzinkenfräse integriert ist.

·        Mitgeliefert werden 2 Standard-Leimkämme, Zinkenprofil 10/11 mm, sofern wir bis zur 36. Kalenderwoche 2001 keine andersweitige Nachricht erhalten, welche Werkzeuge kundenseitig eingesetzt werden.

Pos. 130

1 übergabestation

Typ  EKR-205/600/1500

Art.-Nr. 6114.002

Das Transportband der Fräse übergibt das fertig gefräste und beleimte Paket auf den angetriebenen Rollentisch der Übergabe. Dieser fördert die Werkstücke gegen einen Endanschlag. Über einen Fußschalter gesteuert, wird das Werkstückpaket mit einer pneumatischen Querschubeinrichtung in die geeignete Vereinzelungspostion gebracht.

Das angetriebene Einführband fügt die Verbindungen mit einer seitlich laufenden Kette und gegenüberliegenden Andruckrollen versatzfrei zusammen.

Eine pneumatische Oberdruckrolle, die den Strang auf das Förderband drückt, gewährleistet den sicheren Beschickvorgang der Presse.

Technische Daten:

Paketbreite                                                                   600   mm

Paketlänge, max.                                                         1500   mm

Holzbreite, max.                                                            205   mm

Rollentischantrieb                                                         0,37   kW

Installierte Leistung                                                         1,3   kW

Pos. 140

1 STIRNSEITENPRESSE
Typ  CONTI-M-12/6100

Art.-Nr. 6106.002.2

Die Stirnseitenpresse wird zum Verleimen von Keilzinkenstangen einer bestimmten Endlänge
vorzugsweise in Kurzholzanlagen eingesetzt.

Nachdem der Beschickkanal gefüllt ist, wird automatisch ein Kappschnitt ausgelöst. Der gekappte Strang wird quer in den Preßbereich geschoben und 4-seitig gehalten, woraufhin der erforderliche Preßdruck stirnseitig aufgebracht wird. Nach der Beendigung des Preßvorganges wird der fertig verpreßte Strang seitlich ausgeschoben.

Die Beschickung der Presse und der Preßvorgang erfolgen parallel, so daß keine Wartezeit und Zeitverluste entstehen.

Besondere Merkmale der Presse:

¨    eingebaute automatische Kappsäge

¨    3000-mm-Endlängenverstellung, stufenlos

¨    pneumatische Oberdruckbalken und Seitenführungen

¨    Hydraulikaggregat mit stufenlos verstellbarem Druck

¨    Auswurf in Durchlaufrichtung gesehen nach links

Technische Daten:

Preßkraft, max.                                   120 kN (12000   kp)

Preßlänge, max.                             6100   mm

Hydraulikaggregat                             3,0   kW

Regelbereich                                    1:15

Tankvolumen                                       80   Liter

Sägemotor                                         2,2   kW

Sägeblatt - Æ                                    450   mm

Absauganschluß                               100   mm

Pos. 190

Elektrische Verkettung GreControl



Pos. 195

ABSCHRANKUNGEN (Schutzzaun, Schutztüren)

Pos. 200

Werkzeugerstausrüstung

·         sie gehört nicht zu unserem Lieferumfang, sondern ist kundenseitig beigestellt

·         von uns werden lediglich, wie bereits unter der Pos. 122 ausgeführt, zwei entsprechende Leimkämme mitgeliefert.

        Lieferzeit:   kurzfristig frei

  Preis:         Auf Anfrage ab Standort
